Tutoriel pour débutant : Le moulage d'un moule souple

VoituresMiniatures.fr Voitures Miniatures.fr Par VoituresMiniatures.fr

Le Moule souple permet de mouler facilement les modèles fragiles et de démouler sans difficulté des reproductions aux formes les plus complexes

Pourquoi un moule en silicone :

- Il suffit de couler un silicone RTV , catalysé sur le modèle pour obtenir un moule souple et résistant

- Le RTV saisit, au moulage, la moindre nuance de relief, et la restitue, à la reproduction avec une précision de l’ordre du micron

- Le moule en RTV est naturellement anti-adhérent vis-à-vis de la plupart des matériaux, ce qui rend le démoulage particulièrement aisé.

Moule pour une seule face à reproduire

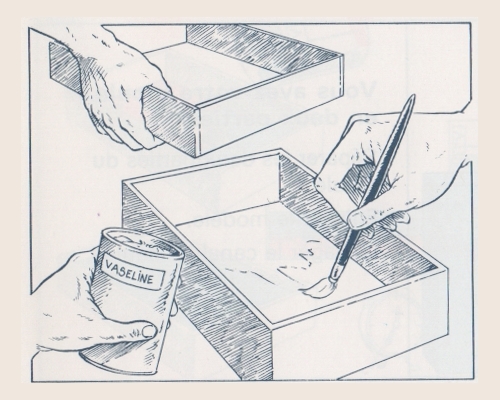

1 Préparation d’un coffrage

En métal, bois ou idéalement en plexiglas. Passer sur les faces intérieures  une fine couche de vaseline

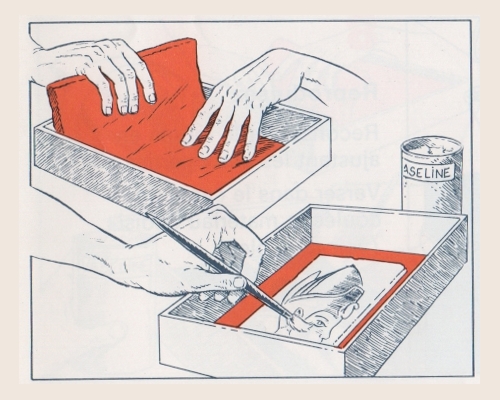

2 Préparation de l’objet à dupliquer

Bien nettoyer l’objet à dupliquer. Tapisser le fond du coffrage d’une couche de plastiline. Insérer l’objet en l’enfonçant légèrement dans la plastiline. Passer une couche de vaseline sur le relief

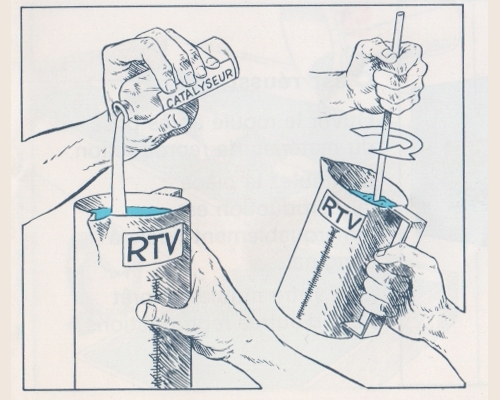

3 Préparation du RTV

Le RTV a besoin d’être mlangé à un catalyseur pour passer de l’était liquide à caoutchouteux (Polymérisation). Verser le catalyseur dans le RTV, mélanger soigneusement et lentement

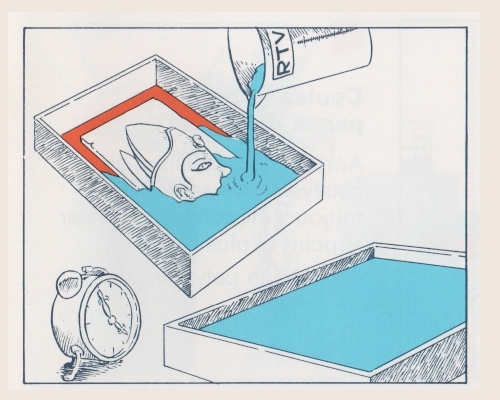

4 Coulez le RTV

Couler lentement le RTV sur le modèle en commençant par le point le plus bas pour éviter les bulles d’air. Après la coulée, attendre environ 24 heures

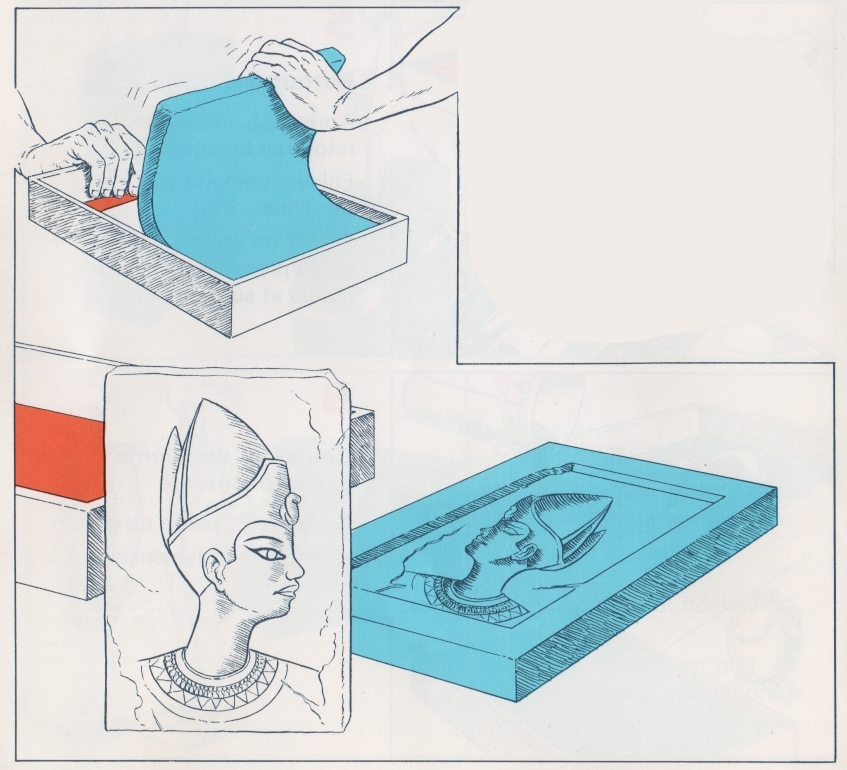

5 Résultat

Après polymérisation, séparer le RTV du modèle. Vous obtenez un moule souper et résistant prêt pour la reproduction

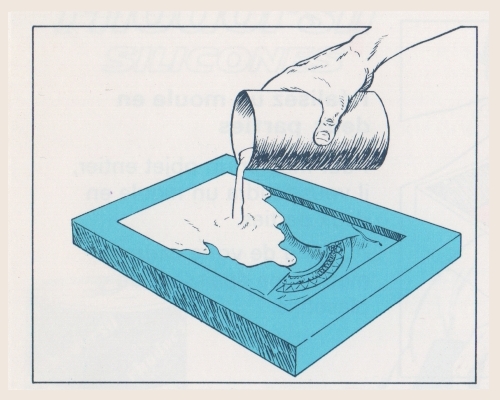

6 Duplication

Le moule RTV permet de couler du plâtre, des cires, du polyester, des résine époxy ou polyuréthanes, de la pâte de bois et de la pierre reconstituée. Le moule permet également de couler certain métaux à bas point de fusion

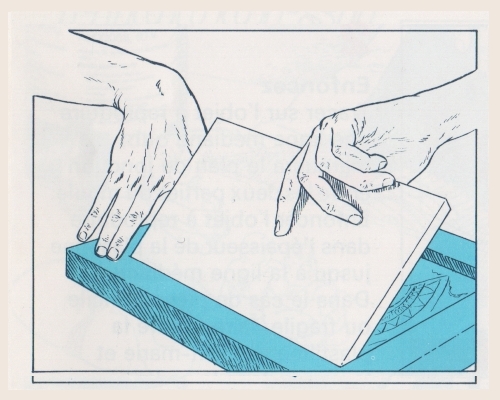

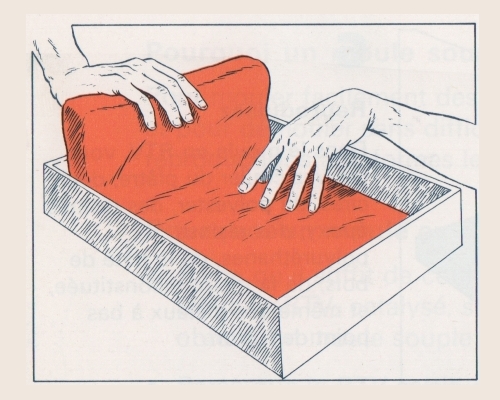

7 Démoulage

Grâce à la souplesse du moule RTV, et à son anti-adhérence, la reproduction se démoule facilement.

Moule entier, en deux parties ( Moule bateau)

Pour réaliser une objet entier, sur l’ensemble des faces, il vous faudra réaliser un moule en deux parties.

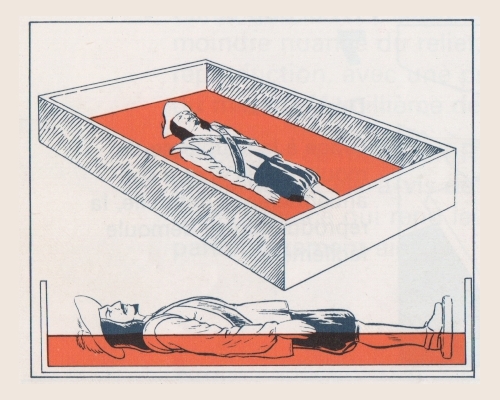

1 Au fond de votre coffrage, mettre une épaisseur de plastiline.

2 Poser de l’objet

Tracer sur l’objet à reproduire une ligne médiane qui marquera le plan de jonction entre les deux parties du moule. Enfoncer l’objet à reproduire dans l’épaisseur de la plastiline jusqu’à la ligne médiane.

Dans le cas de pièces fragile ou complexe, faire fondre la plastiline au bain-marie et verser dans le coffrage.

3 Positionnement

Faire quelques creux de 3 ou 4 mm dans la plastiline pour le positionnement des deux parties du moules. Cela évitera un décalage lors de la production

Placer un cylindre du diamètre d’un crayon pour le canal de coulée. Passer un peu de vaseline sur l’ensemble.

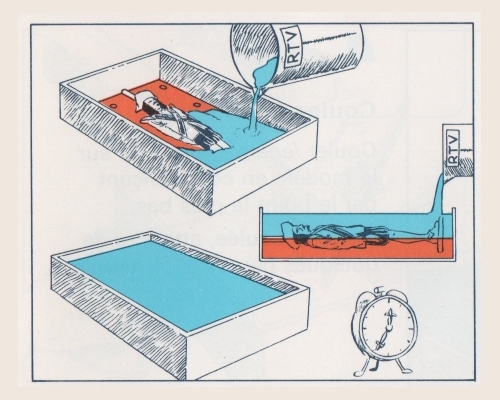

4 Première partie du moule

Après avoir mélangé au catalyseur, verser le RTV en commençant toujours par le point le plus bas. Attendre la polymérisation

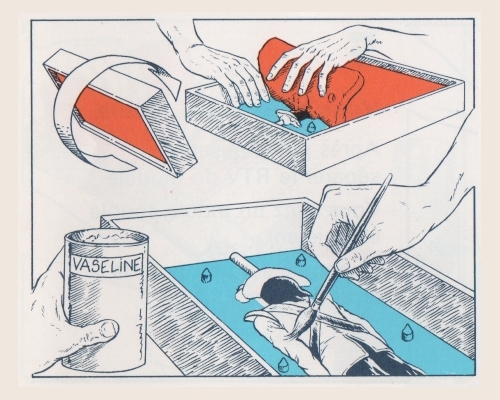

5 La seconde partie

Après polymérisation, retourner le moulage. Enlever complètement la plastiline. Passer un peu de vaseline sur la première partie du moule et sur le modèle

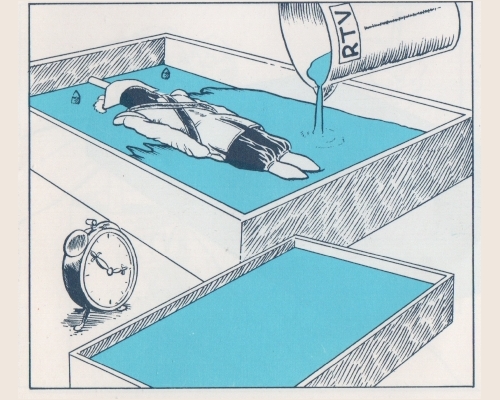

6 Seconde coulée

Couler la deuxième partie du moule et attendre la polymérisation.

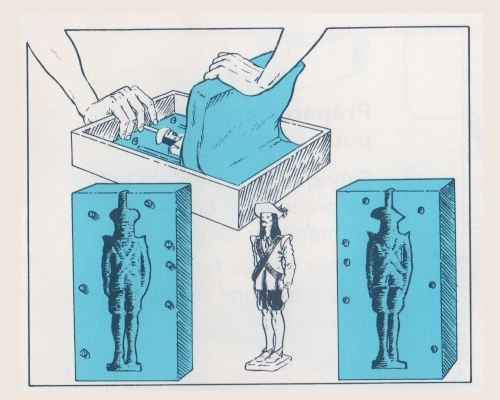

7 Séparation

Séparer les deux parties du moule, puis retirer le modèle et enfin dégager le canal de coulée

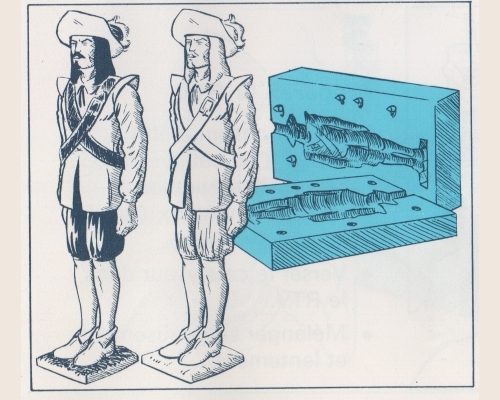

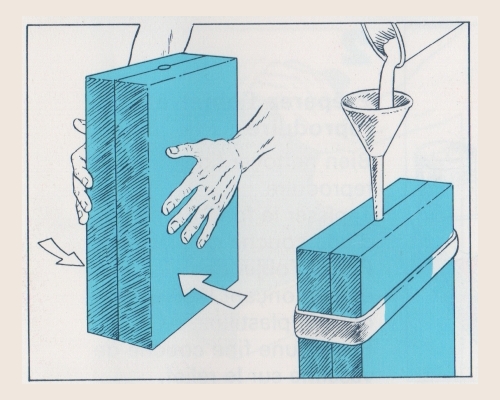

8 Duplication

Reconstituer le moule en ajustant les deux parties. Verser la résine ou le matériaux choisi dans le canal de coulée.

9 Démoulage

Ouvrir le moule après la prise de la résine ou du matériau choisi. Démouler la pièce qui sera remarquablement fidèle à l’original. Le moule est prêt pour d’autres reproductions.

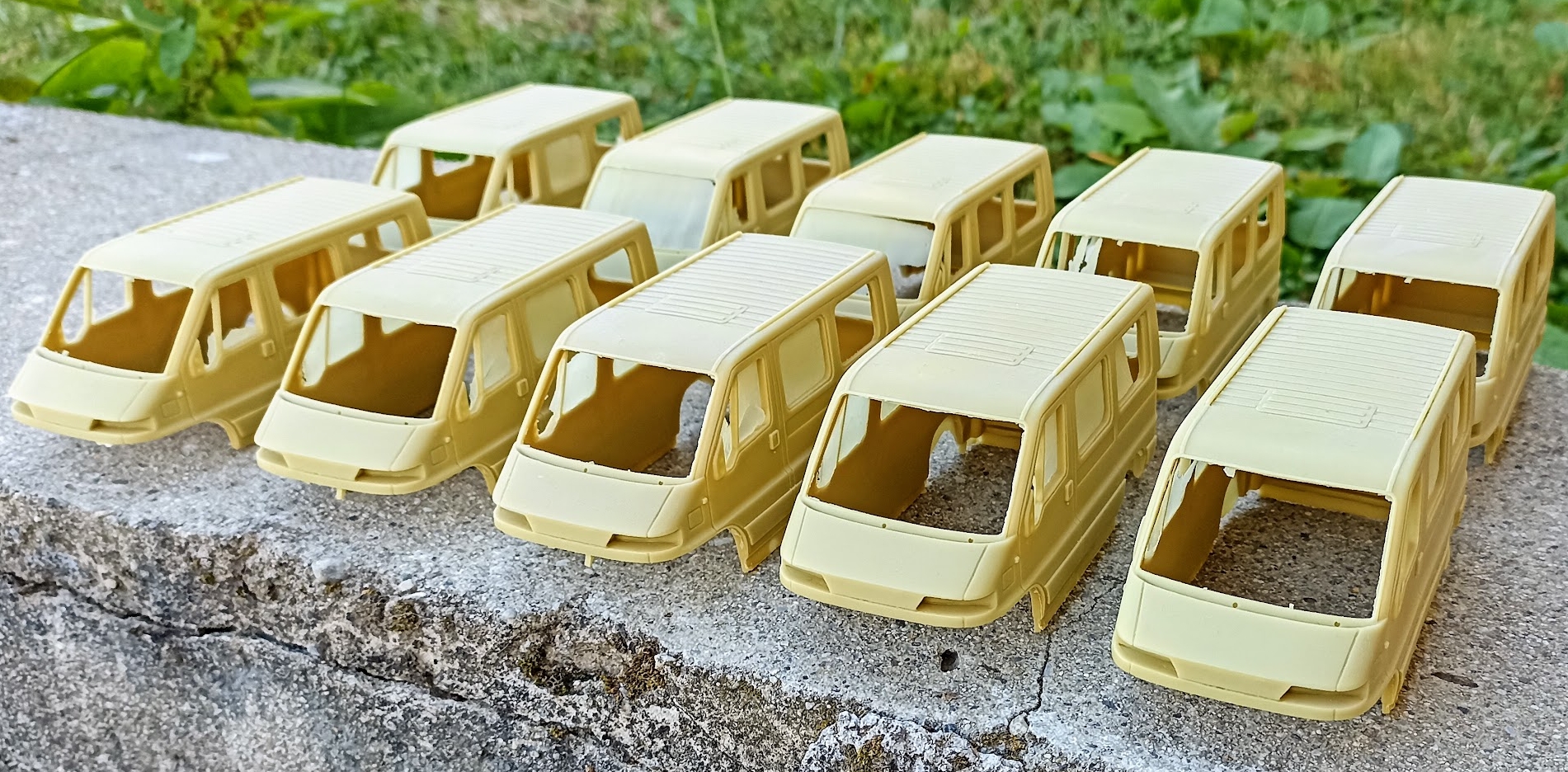

Dans le domaine de la voiture miniature, énormément de pièces sont fabriquées avec ce procédé. Mais pour une fabrication plus complexe, comme une carrosserie avec du vide, il faut parfois utiliser une moule mâle et un moule femelle afin de ne pas remplir l'ensemble de la carrosserie.


Pour toute réalisation en série, nous sommes à votre service sur notre site www.artisans43.com
